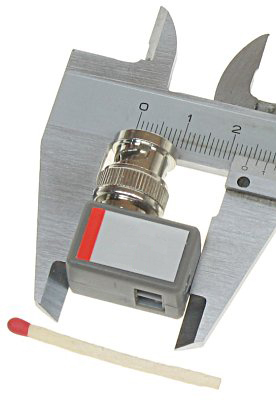

Transformator wizyjny TR-1B stworzony jest do przekazywania sygnału wideo z jednego źródła - za pomocą skrętki komputerowej. Model TR 1B jest urządzeniem o niewielkich rozmiarach, dzięki którym zajmuje niedużą przestrzeń po podłączeniu do komponentów CCTV (kamera, rejestrator). Elementem znacznie ułatwiającym połączenie transformatora z innymi urządzeniami jest mocowanie złącza BNC pod kątem prostym.
W zestawie znajdują się dwa transformatory TR-1B
Model TR-1B synchronizuje wartość impedancji kabla koncentrycznego (75Ω)) z impedancją przewodu symetrycznego. Dzięki temu możliwy jest przesył sygnału wizyjnego na odległość do 400 m.

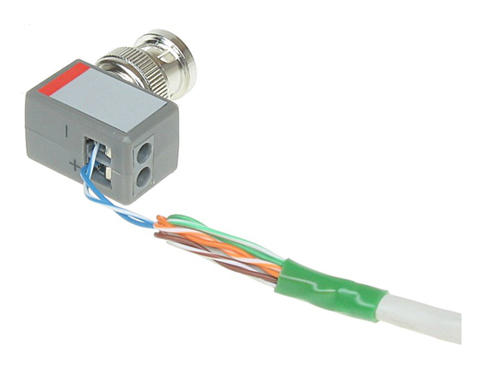

Niezwykle istotne jest prawidłowe połączenie zacisków: (+) do (+) i (-) do (-). Niewłaściwa instalacja spowoduje poważne zakłócenia obrazu.
![]() | 400 |
![]() | 75 |
![]() | 16 |
![]() | 15 x 33 x 24 |
![]() | 0 - 55 |
