Dynamiczny rozwój systemów telewizji przemysłowej stawia coraz większe wymagania techniczne wobec urządzeń w nich stosowanych. Na przełomie ostatnich kilku lat systemy telewizji przemysłowej uległy dużej przemianie, czego najlepszym przykładem jest zmiana właściwości rejestrowanego obrazu, np. rozdzielczości i kompresji sygnału wideo. Korzyści płynące ze zwiększenia rozdzielczości obrazu do poziomu HD (High Definition) są oczywiste, jednak powodują także pewne problemy z przetwarzaniem zdecydowanej większej ilości danych i transmisją obrazu. Mając to na uwadze należy pamiętać o odpowiednim doborze pozostałych elementów systemu, aby odpowiadały one wysokim parametrom współczesnych kamer sieciowych, zwłaszcza tych oferujących obraz w rozdzielczości HD i wyższej.

Żadna, nawet najlepsza kamera sieciowa nie zapewnia nam obrazu o wysokim poziomie jakości, jeżeli pozostałe elementy instalacji nie będą go w stanie odpowiednio przetworzyć, przesłać i zarejestrować. W przypadku transmisji za pomocą sieci przewodowej nie ma większych problemów z uzyskaniem obrazów o odpowiednim poziomie jakości. Jednak gdy transmisja odbywa się drogą bezprzewodową sytuacja nie wygląda już tak dobrze. Brak płynności ruchu na obrazie, zrywanie transmisji, słaba przepustowość łącza i mały zasięg skutecznie odstraszają instalatorów od tego typu rozwiązań. Mimo to zapotrzebowanie na stabilne bezprzewodowe łącze IP jest bardzo duże, ponieważ nie zawsze możliwe jest wykorzystanie okablowania do przesyłu sygnału z kamery IP. Tylko nieliczne kamery bezprzewodowe IP są w stanie przesyłać obrazy w jakości HD bez żadnych komplikacji. Dlatego też w większości przypadków konieczne jest stosowanie systemów bezprzewodowych IP, które umożliwiają przesył obrazów w jakości HD z zachowaniem ich odpowiedniej płynności i szczegółowości.

Jedną z ciekawszych propozycji na bezprzewodową transmisję obrazów z kamer HD przygotowała firma CamSAT, która w ostatnim czasie wprowadziła na rynek system bezprzewodowej transmisji CDS-5IP – zestaw wysokiej jakości urządzeń pracujących w paśmie 5.6 GHz, o mocy 1 W, przeznaczony do przesyłania sygnału fonicznego i wizyjnego z kamer w rozdzielczości od VGA 640×480 przez Full HD 1080p do QSXGA 2560×2048. W celu minimalizacji opóźnienia transmisji, urządzenia nadawczo-odbiorcze zestawu CDS-5IP wyposażono w procesory taktowane z częstotliwością aż 400 MHz, co umożliwiło transmisję sygnałów ze znikomymi opóźnieniami. Jest to bardzo ważne w przypadku kamer obrotowych.

W CDS-5IP zastosowano zintegrowaną dwupolaryzacyjną antenę kierunkową, która pracuje w systemie MIMO, odznacza się zyskiem energetycznym 16 dBi i zapewnia stabilną transmisję na odległość dochodzącą do dwóch kilometrów. Dwa zewnętrzne wyjścia RP-SMA umożliwiają podłączenie anten zewnętrznych w przypadku potrzeby zwiększenia zasięgu lub instalacji anten dookolnych, niezbędnych podczas pracy w układzie punkt – wielopunkt. Bardzo ważne jest zapewnienie bezpieczeństwa bezprzewodowej transmisji obrazu, dźwięku czy danych, dlatego w urządzeniach CDS-5IP zastosowano szereg zabezpieczeń, w tym 64/128/152-bitowy kod, firewall, a także funkcje rutowania. Zapewnia to maksymalną ochronę przesyłanych treści przed ingerencją osób trzecich. Ponadto oprogramowanie urządzenia pozwala na zdalną konfigurację i precyzyjne ustawienie blokad dostępu.

Wielu instalatorów nie mających dużego doświadczenia w instalowaniu systemów bezprzewodowych ma pewne problemy z ich konfiguracją. Aby dodatkowo ułatwić instalację urządzenia CDS-5IP, wprowadzono szereg udogodnień. Zastosowano wskaźnik poziomu sygnału radiowego, który pozwala stwierdzić, że ustawienia anten są prawidłowe. Jest to niezwykle ważne dla prawidłowego działania systemu radiowego i daje gwarancję uzyskania poprawnej transmisji. Ponadto instalator ma możliwość regulacji mocy wyjściowej urządzeń radiowych w celu uzyskania optymalnych parametrów w danym obiekcie. CDS-5IP posiada dwa wejścia RJ45, które pozwalają na jednoczesną obsługę dwóch kamer IP bez konieczności doprowadzania dodatkowego zasilania. Można także wykorzystać jedno z wejść RJ45 do zasilania kolejnych urządzeń CDS-5IP. Jest to niezwykle dogodne rozwiązanie, które pozwala na montaż kamer w miejscach pozbawionych instalacji elektrycznej, do których nie można doprowadzić osobnych przewodów zasilających. Dzięki temu instalacja systemu bezprzewodowego IP HD jest nie tylko łatwiejsza, ale także bardziej ekonomiczna. Warto także dodać, że oprócz transmisji obrazu z kamer IP i stosunkowo łatwej instalacji, system CDS-5IP oferuje szereg dodatkowych funkcji, takich jak kompleksowa obsługa kamer szybkoobrotowych czy dwukierunkowa transmisja danych.

ZASTOSOWANIA:

• Transmisja obrazów z kamer megapikselowych IP HD
• Transmisja obrazów z rejestratorów IP
• Transmisja obrazów z rejestratorów analogowych DVR z wyjściem Ethernet
• Przesył sygnału audi/video w technologii HD z wykorzystaniem dowolnych sieci Ethernet/Internet
• Dwukierunkowy przesył danych
• Sterowanie kamerami obrotowymi IP

CHARAKTERYSTYKA:

• Stabilna wysokiej jakości transmisji HD w paśmie 5GHz,
• Wysoka moc radiowa 1W (30dbi),

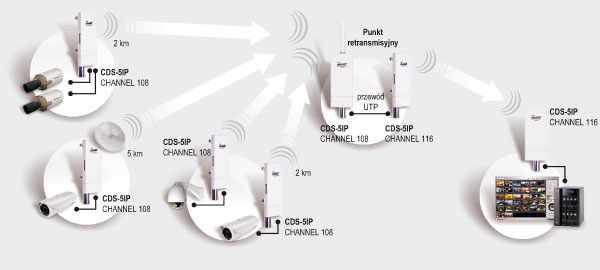

• Pracuje w konfiguracji Punkt-Punkt oraz Punkt-Wielopunkt,
• Modulacja radiowa OFDM
• Max prędkość transmisji  300 Mbps
• Kodowanie transmisji 64/128/152bit
• Zintegrowana antena dualna MIMO 2x16dbi oraz wyjścia R-SMA do anten dodatkowych
• Narzędzia testowania łącza
• Zasilanie PoE 15-18VDC/0,8A
• Wskaźnik poziomu sygnału radiowego – wskaźniki LED
• Regulacja mocy radiowej
• Współpracuje z wszystkimi rozdzielczościami video – od VGA (640x480) poprzez HD (1080p) do QSXGA (2560x2048)
