pozosta貫 akcesoriaW jaki spos鏏 prawid這wo po陰czy� czujki z central� alarmow�? Jak wygl康a pod陰czanie czujek w zale積o軼i od wykorzystywanej linii dozorowej? Te pytania zadaje sobie chyba ka盥a osoba, kt鏎a po raz pierwszy zajmuje si� budow� systemu alarmowego. W niniejszym artykule chcia豚ym przedstawi� Pa雟twu sposoby pod陰czania czujek alarmowych. Sposoby pod陰czania zostan� zaprezentowane zgodnie z hierarchi� chronologiczn�, czyli od najstarszych do najnowszych rozwi您a�, a tak瞠 z uwzgl璠nieniem r騜nych rodzaj闚 linii dozorowych.
Linia dozorowa dwustanowa typu NO (ang. Normally Open)
Linia dozorowa dwustanowa typu NO to chronologicznie najstarszy ze sposob闚 pod陰czania czujek w systemach sygnalizacji w豉mania i napadu. W takim przypadku czujki alarmowe posiada造 przeka幡ik typu NO, kt鏎y w momencie wykrycia ruchu (lub innego kryterium alarmowego) zwiera� linie dozorow�, i tym samym generowa� alarm (w stanie czuwania linia dozorowa by豉 rozwarta). Czujki alarmowe z przeka幡ikiem typu NO 陰czono z central� alarmow� za pomoc� 4-篡這wego przewodu, i najcz窷ciej na jednej linii dozorowej pracowa這 kilka czujek w uk豉dzie 軼i郵e r闚noleg造m. Stosowanie kilku czujek alarmowych na jednej linii dozorowej sprawia這, 瞠 skuteczno嗆 ochronna tego rozwi您ania by豉 bardzo niska. Ponadto, w takim rozwi您aniu linia dozorowa mog豉 mie� tylko i wy陰cznie dwa stany pracy (rozwarty – stan czuwania, zwarty – alarm), co dodatkowo zmniejsza這 skuteczno嗆 ochrony, poniewa� nie by這 mo磧iwo軼i zastosowania np. ochrony antysabota穎wej. Nale篡 r闚nie� wspomnie�, 瞠 przerwania ci庵這軼i jakiejkolwiek z 篡� przewodu 陰cz帷ego czujk� z central� ca趾owicie eliminowa豉 mo磧iwo嗆 wygenerowania alarmu. Obecnie tego typu rozwi您anie, praktycznie ca趾owicie wysz這 z u篡tku (czasami mo積a spotka� w bardzo starych systemach alarmowych).
Linia dozorowa dwustanowa typu NC (ang. Normally Closed)
Instalatorzy system闚 alarmowych bardzo szybko zapoznali si� z wadami linii dozorowych dwustanowych typu NO. Oczywi軼ie konieczne by這 stworzenie nowego rozwi您ania, kt鏎e pozwoli這 by na zwi瘯szenie stabilno軼i i skuteczno軼i pracy instalacji alarmowych. W ten spos鏏 stworzono proste rozwi您anie w postaci linii dozorowej typu NC, kt鏎a chocia� podobnie jak NO jest lini� dwustanow�, to jednak zapewnia ochron� antysabota穎w� linii i czujki alarmowej. W takim przypadku czujka alarmowa posiada na swoim wyposa瞠niu przeka幡ik, kt鏎y po podania zasilania przechodzi w stan aktywno軼i, i tym samym powoduje zwarcie styk闚. Analogicznie od陰czenie zasilania powoduje rozwarcie styk闚 przeka幡ika czujki, co tym samym prowadzi do wyst徙ienia kryterium alarmu na odpowiednim wej軼iu centrali. Jak mo積a zauwa篡� czujki z przeka幡ikiem NC dzia豉j� ca趾owicie odwrotnie od tych z NO. Niezwykle wa積� cech� czujek NC jest wbudowany mikrowy陰cznik (TAMP), kt鏎ego zadaniem jest kontrolowanie otwarcia obudowy (zwarty gdy obudowa prawid這wo zamkni皻a). W tym przypadku czujka jest 陰czona z dwoma wej軼iami centrali (linia 1 i linia 2) za pomoc� 6-篡這wego przewodu. Pierwsze wej軼ie centrali (linia 1 – w豉maniowa) jest odpowiedzialna za kontrolowanie zjawisk spe軟iaj帷ych kryteria alarmu, natomiast drugie wej軼ie centrali (linia 2 – sabota穎wa) spe軟ia zadania zwi您ane z ochron� antysabota穎w� (g堯wnie otwarcie obudowy czujki). Nale篡 r闚nie� doda�, 瞠 ka盥e z tych wej嗆 pracuje w trybie dwustanowym (zwarcie, rozwarcie).

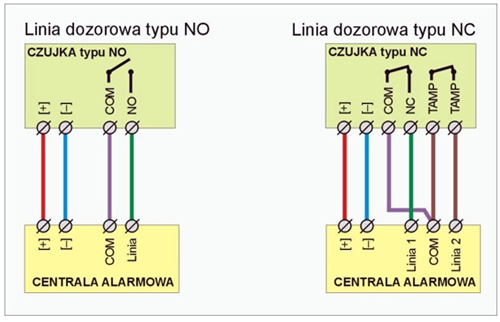

Sposoby 陰czenia czujek alarmowych na linii dozorowej typu NO i na linii dozorowej typu NC zosta造 zobrazowane na poni窺zym schemacie:

Cz瘰to mo積a si� spotka� z systemami alarmowymi, w kt鏎ych kilka czujek zosta這 pod陰czonych do jednej linii dozorowej, a w zasadzie dw鏂h, bo w豉maniowej i sabota穎wej. W tym uk豉dzie zasilanie czujek realizowane jest r闚nolegle, natomiast ich po陰czenie z liniami dozorowymi, szeregowo. Takie rozwi您anie zapewnia ochron� sabota穎w� na stosunkowo wysokim poziomie. Przerwanie 篡� odpowiedzialnych za realizacj� zasilania, a tak瞠 przerwanie 篡造 fioletowej lub zielonej (patrz schemat powy瞠j) prowadzi do wygenerowania alarmu w豉maniowego. Alarm sabota穎wy jest generowany w momencie przerwania kt鏎ejkolwiek z 篡� pod陰czonych do mikrowy陰cznika.
Systemy alarmowe korzystaj帷e z linii dozorowych dwustanowych typu NC nadal nale膨 do cz瘰to spotykanych. Cho� jednak powoli ust瘼uj� miejsca nowszym rozwi您aniom, w postaci linii tr鎩stanowych lub czterostanowych, to jednak nadal pozostaj� w powszechnym u篡tku.
Linia dozorowa parametryczna – EOL typu NC

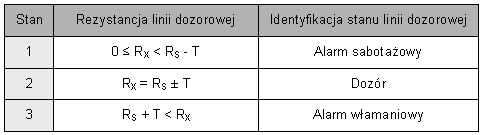

Niezale積ie od tego z jak� lini� dozorow� mamy do czynienia, zawsze musi by� odpowiednio dostosowana do rodzaju wej嗆, jakie posiada centrala alarmowa. W tym przypadku mamy do czynienia z lini� dozorow�, pozwalaj帷� na rozpoznanie trzech stan闚 pracy. Pierwszym stanem pracy takiej linii dozorowej jest stan dozoru, czyli gdy rezystancja linii dozorowej, po陰czonej drug� stron� z mas�, wynosi RS z za這穎n� tolerancj� T. Przewa積ie tolerancja wynosi ±10%, jednak w przypadku szczeg鏊nie zaawansowanych urz康ze�, przeznaczonych do zastosowa� specjalnych, mo瞠 wynosi� ±5%, a nawet ±1%. Drugim stanem tr鎩stanowej linii dozorowej jest stan alarmu w豉maniowego, czyli gdy rezystancja linii dozorowej wzro郾ie ponad warto嗆 RS ±T% (przekroczenie tej warto軼i jest okre郵ane jako rozwarcie linii dozorowej). Ostatnim stanem pracy omawianej linii dozorowej jest stan alarmu sabota穎wego, czyli gdy rezystancja linii dozorowej spadnie poni瞠j warto軼i RS ±T% (zwarcie linii dozorowej).

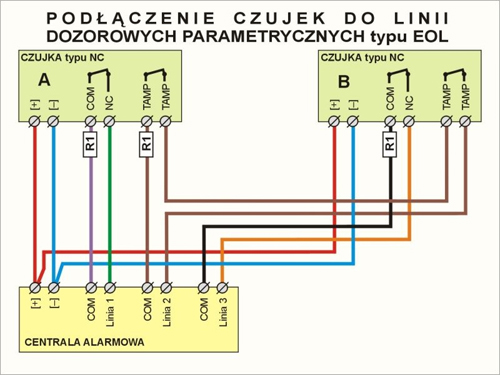

W przypadku linii dozorowej parametrycznej EOL stosuje si� czujki o parametrach elektrycznych identycznych jak w przypadku linii typu NC. Po陰czenie czujki z central� alarmow� realizuje si� przy pomocy 6-篡這wego przewodu (spos鏏 pod陰czania poszczeg鏊nych 篡� zosta� przedstawiony na poni窺zym schemacie).

Na powy窺zym schemacie zobrazowano spos鏏 pod陰czenia dw鏂h czujek alarmowych do centrali alarmowej z wykorzystaniem linii dozorowej parametrycznej EOL. Zasilanie czujki jest realizowane za pomoc� 2 篡�, przy czym zasilanie kolejnych czujek jest pod陰czone r闚nolegle do zacisk闚 w centrali. Linia dozorowa podobnie jak zasilanie jest pod陰czona przy pomocy 2 篡� (z za這瞠nia i w celu 豉twej identyfikacji, ka盥a czujka jest pod陰czona do innej linii dozorowej). Zaciski sabota穎we czujki r闚nie� zosta造 pod陰czone do linii dozorowej centrali alarmowej za pomoc� 2 篡�. W ka盥ej linii dozorowej zosta� wbudowany szeregowy rezystor EOL, kt鏎ego warto嗆 jest r闚na wymaganej przez central�, rezystancji linii dozorowej (R1= RS). Tak pod陰czone zaciski czujki do centrali alarmowej, w zale積o軼i od rezystancji linii dozorowej, pozwalaj� na prac� w trzech stanach (patrz tabela poni瞠j).

W jaki spos鏏 pod陰czy� kilka czujek alarmowych do jednej linii dozorowej parametrycznej typu EOL?

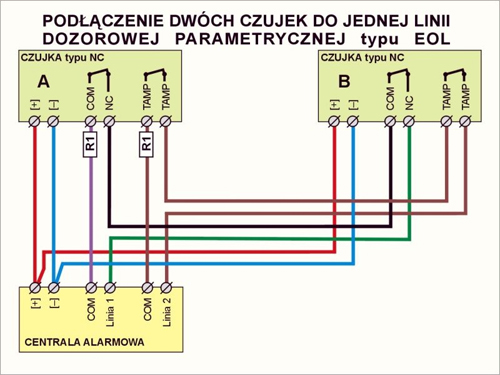

W przypadku konieczno軼i pod陰czenia dw鏂h lub wi璚ej czujek alarmowych do jednej linii dozorowej parametrycznej typu EOL (End-of-Line), nale篡 podst瘼owa� analogicznie jak w przypadku linii sabota穎wej. W takim uk豉dzie zasilanie czujek alarmowych nale篡 po陰czy� r闚nolegle, natomiast linie dozorowe szeregowo. Nale篡 jednak pami皻a�, 瞠 ka盥a z linii dozorowych musi by� wyposa穎na w jeden rezystor EOL o warto軼i RS. Dodatkowo w przypadku d逝gich linii nale篡 uwzgl璠ni� rezystancj� przewod闚 i z陰czek, aby rzeczywisty 陰czny op鏎 RX linii mie軼i� si� w tolerancji dla warto軼i wymaganej RS (RS – T��≤��RX��≥��RS + T). Oczywi軼ie w takim uk豉dzie ustalenie, kt鏎a z pod陰czonych czujek jest przyczyn� fa連zywego alarmu jest niemo磧iwe, dlatego nie zaleca si� pod陰czania wi瘯szej liczby czujek do jednej linii dozorowej.

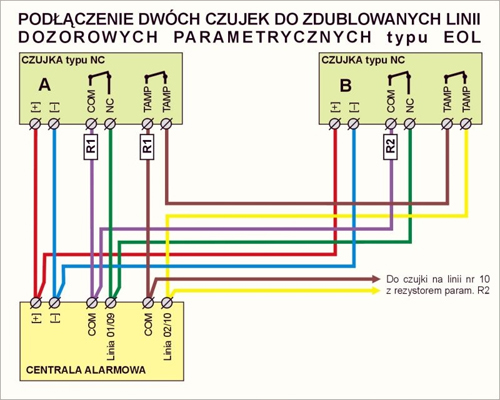

Pod陰czenie wi瘯szej liczby czujek alarmowych do jednej linii dozorowej, cho� uniemo磧iwia identyfikacj� czujki, b璠帷ej przyczyn� wyst徙ienia fa連zywego alarmu, to jednak w znacznym stopniu pozwala na ograniczenie koszt闚 budowy instalacji alarmowej. Istnieje jednak rozwi您anie pozwalaj帷e na wyeliminowanie tej wady, a jest nim tzw. dublowanie linii dozorowej parametrycznej typu EOL. W tym uk豉dzie czujki alarmowe s� 陰czone z central� podobnie jak w standardowej konstrukcji EOL, jednak z t� r騜nic�, 瞠 do jednego zacisku linii dozorowej na centrali po陰czone s� r闚nolegle jakby dwie linie dozorowe z rezystorami odpowiednio R1 oraz R2, przy czym warto軼i tych rezystor闚 nie mog� by� r闚ne. Rezystancja linii r闚na RS (doz鏎), rezystancja linii r闚na R2 (naruszenie czujki A), rezystancja linii r闚na R1 (naruszenie czujki B). Takie rozwi您anie pozwala na identyfikacj� obu sk豉dowych linii dozorowej, zwykle opisywanych jako „n” oraz „n+8” (przyk豉dowo: 01/09, 02/10).

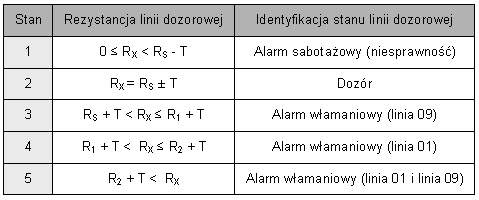

Nale篡 r闚nie� doda�, 瞠 w takiej konfiguracji centrala alarmowa musi rozpoznawa� a� pi耩 r騜nych stan闚 rezystancji mi璠zy zaciskiem linii a mas� (patrz tabela poni瞠j), przy jednoczesnym za這瞠niu, 瞠 R1 < R2.

Warto嗆 RS mo瞠my obliczy� ze wzoru okre郵aj帷ego sumaryczny op鏎 rezystor闚 pod陰czonych r闚noleg貫: RS–1��=��∑�Rn–1, co w naszym przypadku daje: RS��=��(�R1–1��+��R2–1�)–1.
Linia dozorowa dwuparametryczna - DEOL typu NC
Koncepcja zdublowanej linii dozorowej parametrycznej EOL pozwalaj帷ej na rozpoznawania a� 5 stan闚 (przedzia堯w rezystancji linii dozorowej na zaciskach), pozwoli豉 na opracowanie kolejnego rozwi您ania, kt鏎ym jest linia dozorowa dwuparametryczna typu DEOL (Double End-of-Line). Jest to linia dozorowa wyposa穎na w dwa rezystory parametryzuj帷e, z czego pierwszy zosta� wstawiony szeregowo w obw鏚 linii dozorowej, natomiast drugi bocznikuje styki przeka幡ika alarmowego czujki. Taka koncepcja pozwala na rozpoznanie a� pi璚iu przedzia堯w rezystancji oraz trzech stan闚 linii dozorowej, z uwzgl璠nieniem nast瘼uj帷ych warunk闚:

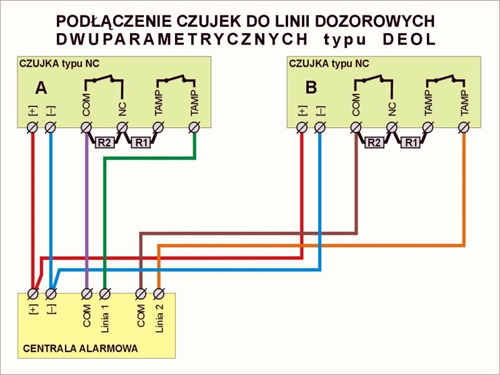

Podobnie jak w przypadku linii dozorowej parametrycznej typu EOL stosuje si� czujki alarmowe identycznych parametrach elektrycznych jak w przypadku linii NC. W koncepcji linii dozorowej dwuparametrycznej DEOL po陰czenie czujki z central� alarmow� wykonuje si� za pomoc� 4 篡這wego przewodu (patrz schemat poni瞠j).

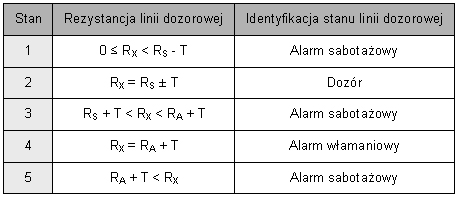

W przypadku linii dozorowej dwuparametrycznej typu DEOL centrala alarmowa musi rozpoznawa� a� pi耩 stan闚 (przedzia堯w rezystancji mi璠zy zaciskiem linii dozorowej a mas�).

W jaki spos鏏 pod陰czy� kilka czujek alarmowych do jednej linii dozorowej dwuparametrycznej typu DEOL?
W przypadku linii dwuparametrycznych DEOL pod陰czanie wi瘯szej liczby czujek alarmowych do jednej linii dozorowej jest znacznie trudniejsze, ni� to ma miejsce w przypadku wcze郾iej omawianych linii parametrycznych EOL. Je郵i jednak chcemy pod陰czy� dwie lub wi璚ej czujek alarmowych do jednej linii dozorowej dwuparametrycznej typu DEOL nale篡 post瘼owa� zgodnie z nast瘼uj帷ymi wskaz闚kami. Zasilanie czujek alarmowych 陰czymy r闚nolegle, natomiast lini� dozorow� szeregowo. Nast瘼nie w jednym miejscu na linii dozorowej nale篡 w陰czy� szeregowo w obw鏚 linii rezystor R1 oraz zbocznikowa� styki przeka幡ik闚 alarmowych obu czujek dodatkowym rezystorem R2. Wyzwolenie alarmu nast瘼uje, gdy otwarcie przeka幡ika w kt鏎ejkolwiek czujce na linii dozorowej powoduje wzrost rezystancji z warto軼i dozorowej RS�=�R1 do warto軼i RA�=�R1�+�R2. W takim uk豉dzie alarm sabota穎wy jest wyzwalany w przypadku otwarcia mikroprze陰cznik闚 sabota穎wych lub zwarcia linii dozorowej do masy. Dodatkowo w przypadku d逝gich linii nale篡 uwzgl璠ni� rezystancj� przewod闚 i z陰czek, aby rzeczywisty 陰czny op鏎 RX linii mie軼i� si� w tolerancji dla warto軼i wymaganej RS (RS – T��≤��RX��≥��RS + T). Om闚ione rozwi您anie pozwala na pod陰czenie dw鏂h czujek alarmowych do jednej linii dozorowej dwuparametrycznej typu DEOL. W przypadku wi瘯szej liczby czujek spos鏏 ich pod陰czania jest bardziej skomplikowany, i z praktycznego punktu widzenia nie jest zalecany (cho� mo磧iwy do wykonania).

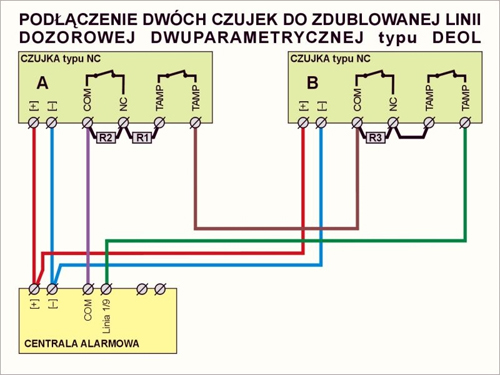

Cho� konfiguracja po陰czenia czujek DEOL (linia dwuparametryczna) jest w istocie rozwini璚iem zdublowanej linii parametrycznej EOL, to jednak wielu producent闚 central do obs逝gi system闚 sygnalizacji w豉mania i napadu (SSWiN), stosuje w swoich produktach system dublowania dla linii dozorowych dwuparametrycznych DEOL. Idea dublowania linii DEOL powsta豉 przede wszystkim z my郵� o obni瞠niu koszt闚 budowy wsp馧czesnych instalacji alarmowych. Pod陰czenie dw鏂h czujek do zdublowanej linii dozorowej typu DEOL wygl康a praktycznie tak samo jak w przypadku normalnej linii DEOL, tylko z t� r騜nic�, 瞠 drug� czujk� pod陰czamy szeregowo i dodatkowo na stykach jej przeka幡ika wpinamy rezystor bocznikuj帷y R3 (przy za這瞠niu, 瞠 R2 ≠ R3 i R2 > R3).

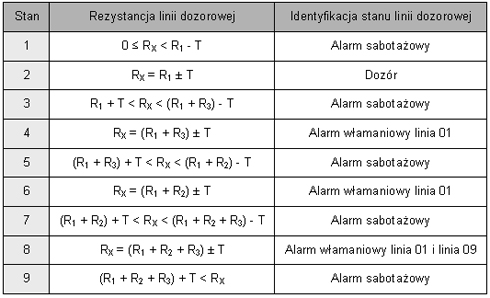

W przypadku zdublowanej linii dozorowej dwuparametrycznej typu DEOL centrala alarmowa musi rozpoznawa� a� dziewi耩 stan闚 (przedzia堯w rezystancji mi璠zy zaciskiem linii dozorowej a mas�).
