Monitory CCTV

Monitor CCTV to urządzenie którego zadaniem jest przekształcenie sygnału elektrycznego, na sygnał optyczny widziany przez oko człowieka. Monitory CCTV odgrywają istotne znaczenie w każdym systemie monitoringu wizyjnego, ponieważ to właśnie od nich w dużej mierze zależy jakość obrazu, a więc ilość dostarczanych i rozróżnianych przez operatora szczegółów. Wszystkie monitory przystosowane do pracy w systemach telewizji przemysłowej powinny spełniać normy bezpieczeństwa to oznacza konieczność posiadania tzw. znaku CE. W normach bezpieczeństwa określane są m.in.: dopuszczalne poziomy emisji promieniowania elektromagnetycznego, rentgenowskiego oraz zabezpieczenia chroniące użytkownika przed porażeniem elektrycznym.

Monitory CCTV podobnie jak kamery przemysłowe decydują o poziomie jakości otrzymywanego obrazu, dlatego wybór monitorów jest nie mniej istotny jak wybór kamer CCTV.

Rodzaje monitorów CCTV

Współczesne monitory przemysłowe dzielimy przede wszystkim ze względu na rodzaj wykorzystywanego ekranu: monitory kineskopowe CRT i monitory z matrycą LCD. Każda z tych grup posiada swoje wady i zalety, a sam wybór monitora zależy od wielu elementów. Dodatkowo w każdej grupie wyróżniamy monitory o konstrukcji standardowej oraz monitory specjalne np. z wbudowanym zmieniaczem lub quadem.

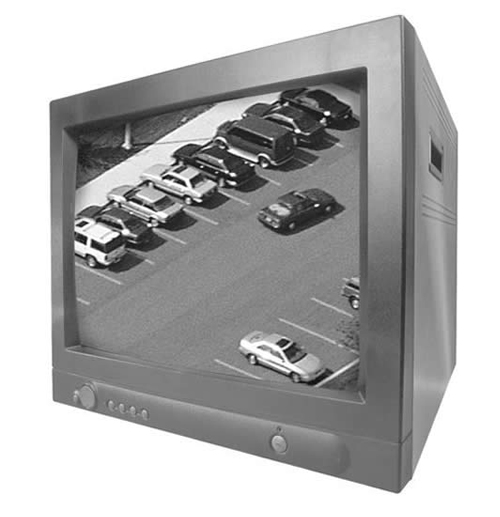

Monitory przemysłowe CRT

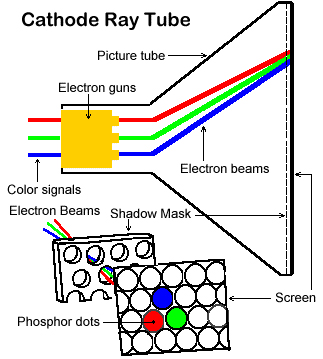

Monitory CRT (ang. Cathode-Ray Tube) to urządzenia bazujące na kineskopach z działem elektronowym. W monitorach CRT do wyświetlenia obrazu używa się wiązki elektronów, która pada na luminofor, powodując jego świecenie. Technologia CRT stale się rozwija chociaż pierwsze urządzenia z kineskopem CRT powstały już w roku 1924. Ze względu na swoje właściwości techniczne od samego istnienia początku systemów telewizji przemysłowej monitory CRT znajdują w nich zastosowanie.

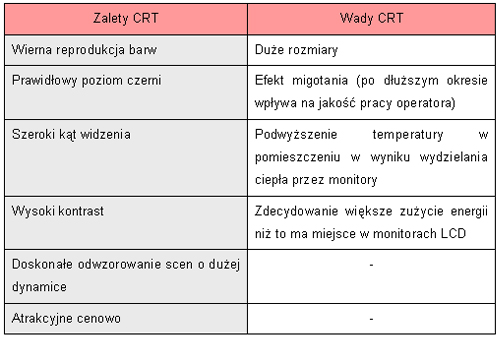

Głównym walorem użytkowym monitorów kineskopowych jest wyświetlanie ostrego obrazu z żywymi kolorami. Dodatkowo monitory CCTV CRT pozwalają na wyświetlenia obrazu w trybie na żywo bez migotania co jest bardzo ważnym czynnikiem w przypadku nowoczesnych systemów dozorowych.

Miejsce zastosowania monitorów CCTV CRT

Ze względu na swoje właściwości techniczne monitory przemysłowe z ekranem CRT stosuje się najczęściej w systemach telewizji przemysłowej, gdzie kluczowe znaczenie ma wysoka jakość obrazu z szerokim zakresem dynamiki i wierną reprodukcją barw. Pomimo kilku wad monitory CRT są chętnie stosowane i nadal konkurują z monitorami CCTV LCD.

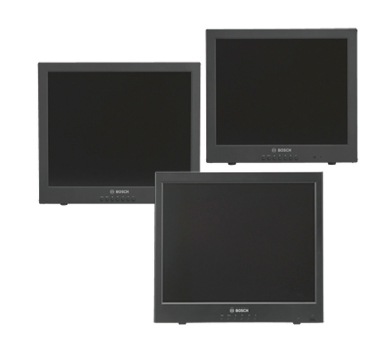

Monitory przemysłowe LCD

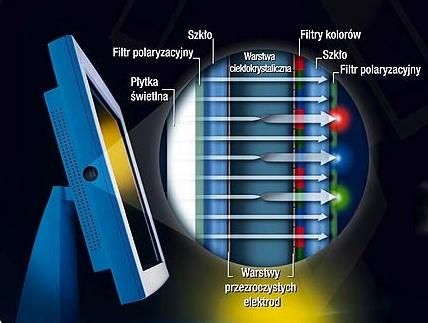

Monitory LCD (ang. Liquid Crystal Display) do wyświetlania obrazu wykorzystują wyświetlacz ciekłokrystaliczny, którego zasada działania opiera się na zmianie polaryzacji światła na skutek zmian orientacji cząsteczek ciekłego kryształu pod wpływem przyłożonego pola elektrycznego. Pierwszy ciekłokrystaliczny wyświetlacz powstał w roku 1964, a za jego twórcę uznaje się George H. Heilmeier (w porównaniu z CRT technologia LCD jest stosunkowo młoda).

Wszystkie współczesne matryce LCD składają się z czterech podstawowych elementów:

• źródła światła,
• komórek, w których zatopiona jest niewielka ilość ciekłego kryształu,
• elektrod, które są źródłem pola elektrycznego działającego bezpośrednio na ciekły kryształ,
• dwóch cienkich folii, z których jedna pełni rolę polaryzatora a druga analizatora.

Obecnie większość stosowanych matryc LCD buduje się z ciekłych kryształów o strukturze nematycznej. Struktura nematyczna to sztywne nitki, które zmieniają swoje położenie pod wpływem przyłożonego pola elektrycznego, co w efekcie prowadzi do polaryzacji padającego światła. W odróżnieniu od technologii plazmowej matryce LCD nie emitują światła, a ich sposób działania można porównać do filtru przepuszczającego światło.

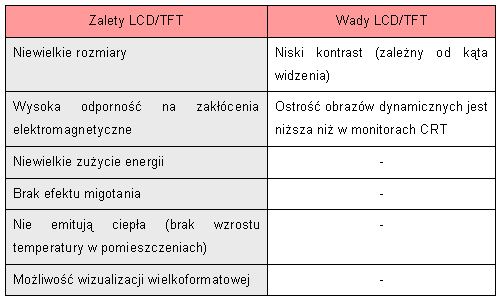

W najwyższej jakości monitorach CCTV LCD stosuje się technologię TFT, której zadaniem jest przyspieszenie łączenia obrazu oraz opóźnienie rozładowania ładunków kondensatora. Matryce ciekłokrystaliczne LCD/TFT potocznie nazywane są matrycami aktywnymi, gdyż emitowane przez nie obrazy cechują się wysokim kontrastem i brakiem efektu migotania.

Miejsce zastosowania monitorów CCTV LCD

Największym walorem użytkowym monitorów przemysłowych z matrycami LCD jest możliwość tworzenia wielkoformatowej wizualizacji. Z tego też względu monitory CCTV LCD znajdują szerokie zastosowanie w systemach monitoringu obsługujących duże ilości kamer przemysłowych. Nowoczesne monitory LCD cechują się bardzo wysokimi rozdzielczościami w tym także Full HD (1920x1080px). Warto również wspomnieć, że monitory LCD są doskonale przystosowane do pracy w trybie ciągłym, co jest niezwykle istotnym parametrem w całodobowych systemach monitoringu wizyjnego.

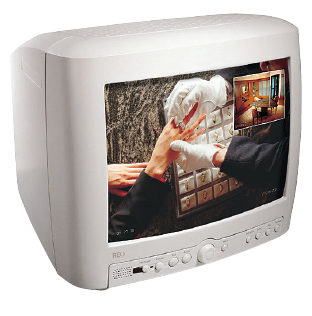

Monitory z wbudowanym quadem lub zmieniaczem

Monitory przemysłowe z wbudowanym quadem lub zmieniaczem cechują się dużą łatwością montażu i dlatego najczęściej stosuje się je w prostych instalacjach monitoringu. Monitory tego typu doskonale nadają się do samodzielnej budowy systemu telewizji przemysłowej. Przeważnie wyposaża się je w dwa lub cztery kanały wideo, a pod względem samego użytkowania są odpowiednikami prostych quadów zewnętrznych. Ze względu na sposób konstrukcji monitory tego typu posiadają zazwyczaj szereg dodatkowych złączy np. złącza alarmowe.

Wybór monitora CCTV

Wybór monitora CCTV podobnie jak wybór kamer przemysłowej jest niezwykle istotnym elementem budowy każdej instalacji telewizji przemysłowej. Dobór odpowiedniego monitora CCTV jest zależy od wielu czynników. W sytuacjach gdy naszym głównym priorytetem jest uzyskanie maksymalnie ostrego obrazu, cechującego się wysoką kontrastowością oraz wiernie odwzorowaną kolorystyką zdecydowanie najlepszym wyborem są monitory CCTV wyposażone w kineskopy CRT. Wyższość monitorów CRT nad matrycami LCD w tym przypadku jest niepodważalna. Warto również wspomnieć, że technologia CRT istnieje od wielu lat i stale jest dopracowywana, co w efekcie owocuje bezawaryjną pracą. Dodatkowo na korzyść monitorów CRT przemawia atrakcyjna cena. Pomimo wielu zalet monitory CRT są rzadziej stosowane od monitorów z wyświetlaczami ciekłokrystalicznymi LCD. Główne aspekty decydujące o tak dużej popularności monitorów LCD to przede wszystkim: małe gabaryty, możliwość ciągłej pracy bez nagrzewania się oraz bardzo duża przekątna wynosząca nawet 60 cali. Należy jednak pamiętać, że tylko profesjonalne monitory LCD, które odpowiednio przystosowano do pracy w systemach monitoringu CCTV spełniają te wymagania.

Na co należy zwrócić uwagę wybierając monitor CCTV?

Użytkownicy bardzo często się zastanawiają na co w szczególności należy zwrócić uwagę podczas wyboru monitora przemysłowego. Opinie większości specjalistów z branży security są jednakowe, a parametry monitorów które w pierwszej kolejności należy uwzględnić to: rozdzielczość – zdolność do odtwarzania szczegółów, poprawność odtwarzanych kształtów oraz stabilność obrazu.

W monitorach rozdzielczość obrazu z reguły podawana jest w ilości linii. Monitory o wysokiej rozdzielczości to urządzenia kolorowe dla ponad 400 linii lub monochromatyczne dla 1000 linii. Należy jednak zwrócić uwagę, że rozdzielczość monitorów przemysłowych nie ma żadnego z ilością linii obowiązującą w standardzie D/K lub B/G. Liczba linii w przypadku monitorów jest parametrem stosunkowo luźno powiązanym z rozdzielczością i raczej jest to pewnego rodzaju oszacowanie zdolności do przenoszenia informacji o kolorze lub stopnia szarości w połączeniu z rozdzielczością. W innych przypadkach rozdzielczość obrazu podawana jest w pikselach (najczęściej w przypadku monitorów LCD).

Monitor w systemie telewizji przemysłowej powinien odpowiednio być przystosowany do pracy w otoczeniu o wilgotności powietrza do 90% i temperaturze z zakresu od 0 do +40 stopni Celsjusza. Niektóre z dostępnych na rynku monitorów CCTV są wstanie pracować przy temp. z zakresu od -10 do +55 st. C.

Monitory o typowej przekątnej ekranu najczęściej są zasilane z sieci napięciem 230V AC. Urządzenia o mniejszych rozmiarach np. monitor 7”, mogą być zasilane tzw. „napięciem bezpiecznym” 12V lub 15V DC. Pobór mocy jest uzależniony od rodzaju wyświetlacza i jego rozmiarów. Przykładowo monitory monochromatyczne CRT o przekątnej 20 cali cechują się poborem mocy rzędu 48W, zaś monitory kolorowe o tej samej przekątnej pobierają moc rzędu 80W.

Standardowy monitor CCTV CRT zazwyczaj jest wyposażony w następujące złącza:

• Złącze BNC video in 1Vpp,
• Złącze BNC video out, 1Vp-p,
• Złącze Mini-DIN SVHS - Y/C: Luminance 1Vp-p, Chrominance 0,7Vp-p,
• Przełącznik wejść,
• Złącze RCA Audio In,
• Złącze RCA Audio Out,
• Złącze SCART: RGB input 0,7V, Video input 1Vp-p, Audio input 0,5V.

Ile monitorów należy zastosować w instalacji CCTV?

Liczba monitorów CCTV i rozmiary ich ekranów zależną są od rodzaju i wielkości systemu telewizji przemysłowej. Ich ilość i rozmiary ekranów wyznacza się na podstawie:

• Ilości kamer przemysłowych w instalacji CCTV,
• Ilości operatorów pełniących obowiązki w tym samym czasie,
• Względów funkcjonalnych.

Należy również pamiętać, że stosunek ilości kamer przemysłowych do ilości zastosowanych monitorów CCTV nie powinien przekraczać 10:1.

Rozmiary obiektów na ekranie monitora CCTV

Rozmiary obiektów na ekranie monitora CCTV według normy EN 50132-7 powinien być dostosowany do zadań wykonywanych przez operatora systemu oraz uwzględniać takie zagadnienia jak identyfikacja, rozpoznawanie, detekcja intruza lub kontrola tłumu.

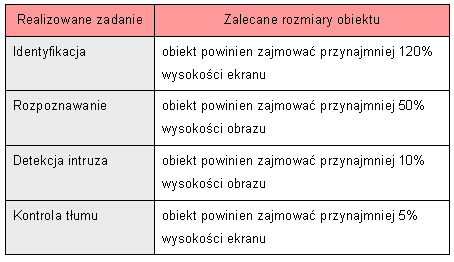

W przypadku gdy obserwowany obiekt jest osobą, a rozdzielczość instalacji telewizji przemysłowej przekracza 400 linii telewizyjnych, zaleca się aby minimalne rozmiary obserwowanego obiektu wynosiły:
