Pomoc techniczna

Czujki (detektory)

Czujki lub inaczej detektory to podstawowy element każdego systemu sygnalizacji włamania i napadu. Głównym zadaniem tego urządzenia jest dostarczanie różnych informacji do centrali alarmowej, która odpowiada za analizę tych informacji i podejmowanie określonych działań. W przypadku gdy centrala alarmowa zinterpretuje wykryte przez czujkę zdarzenie jako sytuacje alarmową, wyda rozkaz odpowiednim urządzeniom, aby te w określony sposób zareagowały.

Wszystkie bodźce jakie docierają z czujek do centrali alarmowej, pozwalają systemowi reagować i działać. Rozróżniamy wiele rodzajów detektorów, które reagują na różne bodźce. We współczesnych systemach sygnalizacji włamania i napadu są to najczęściej czujki: ruchu (podczerwieni – aktywne i pasywne), ultradźwiękowe, mikrofalowe, wibracyjne, inercyjne, zbicia szkła, magnetyczne oraz dualne, stanowiące kombinację dwóch różnych technik. Do odpowiedniego zabezpieczenia obiektu (np. domu jednorodzinnego) przed włamaniem nie jest konieczne korzystanie ze wszystkich rodzajów - wystarczają jedynie czujki ruchu PIR, zbicia szyby, czujki magnetyczne (kontaktrony) i dualne.

Czujki ruchu PIR (Passive Infra Red)

Detektory ruchu (czujki PIR) to główny element wewnętrznej linii obrony każdego systemu sygnalizacji włamania i napadu. Pasywne czujki podczerwieni PIR reagują na poruszające się i emitujące ciepło obiekty (reagują gdy system jest uzbrojony – stan alarmowy). Ich głównym zadaniem jest informowanie centrali alarmowej o naruszeniu strefy chronionej, która jest przez nie nadzorowana. Podstawa działania czujek ruchu PIR opiera się na pomiarze promieniowania cieplnego, które emitują poruszające się obiekty. Jest to zakres promieniowania podczerwonego, które dla oka ludzkiego pozostaje niewidoczne. W momencie wtargnięcia do strefy nadzorowanej, czujki pasywne podczerwieni wykrywają to niewidoczne dla oka ludzkiego promieniowanie w miejscach, gdzie z punkty pracy systemu alarmowego nie powinno ich być. Czujki PIR koncentrują się głównie na gwałtownych zmian temperatury w swoim polu widzenia, których w 99% przypadków źródłem są poruszające się osoby.

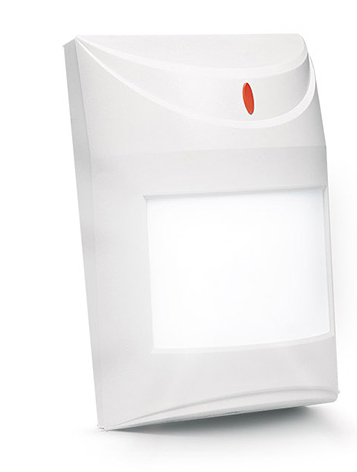

Fot. Przykładowa pasywna czujka podczerwieni firmy SATEL

Czujki dualne

Dualne czujki stosuje się w miejscach, gdzie istnieje duże ryzyko częstych i gwałtownych zmian temperatury (np. w pobliżu znajduje się piec lub klimatyzator). W takich przypadkach nie zaleca się stosować czujek PIR (reagują na ciepło), gdyż mogą one generować dużą ilość fałszywych alarmów. Czujki dualne to detektory, których charakterystyka wykrywania opiera się na dwóch różnych technikach (np. połączenie techniki podczerwieni z mikrofalową – zasada działania radaru), dzięki czemu uzyskuje się większą skuteczność działania i eliminuje potencjalne fałszywe alarmy. W tym momencie warto przybliżyć nieco technikę detekcji za pomocą fal mikrofalowych. Umieszczony w czujce dualnej nadajnik mikrofalowy emituje fale, które odbijają się od napotkanych na swojej drodze obiektów i trafiają odbiornika. Odbiornik na podstawie analizy odebranego sygnału określa, które obiekty się poruszają (analiza na podstawie zjawiska Dopplera) i są interesujące z punktu pracy systemu alarmowego. Reakcja systemu alarmowego w przypadku współpracy z czujkami dualnymi następuje jedynie w sytuacji gdy obie techniki wykryją ruch, co tym samym zmniejsza ryzyko wystąpienia fałszywego alarmu wywołanego np. przez klimatyzator czy szybko nagrzewający się piec.

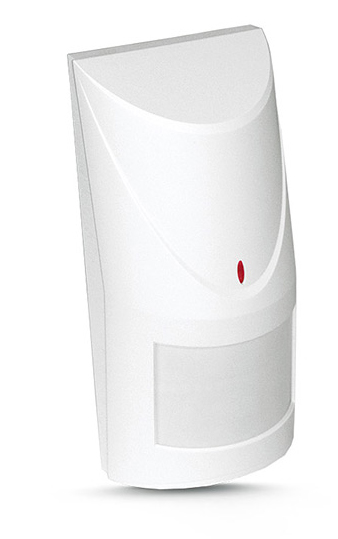

Fot. Przykładowa dualna czujka ruchu firmy SATEL

Czujki zbicia szyby

W dużej części przypadków włamań, wtargnięcie do obiektu poprzedzane jest wybiciem szyby w oknie. Tego typu zdarzenia wykrywają czujki zbicia szyby. Czujka zbicia szyby to podstawowy element pierwszej linii ochrony systemu alarmowego. Obecnie praktycznie wszystkie czujki zbicia szyby, które są dostępne na rynku urządzeń alarmowych to urządzenia mikrofonowe. Jak wiadomo zbiciu szyby towarzyszy charakterystyczny dźwięk. Akustyczne czujki zbicia szkła są wyposażane w mikrofony, których charakterystyka pracy jest odpowiednio dostrojona do częstotliwości dźwięku, który towarzyszy zbiciu szyby. Wszystkie inne dzięki takie jak muzyka czy dzwonek telefonu są ignorowane. Detektor zbicia szyby informuje centralę alarmową o danym zdarzeniu tylko w sytuacji gdy dźwięk tłuczenia szkła (dźwięk wysokiej częstotliwości) poprzedzony został dźwiękiem uderzenia (dźwięk niskiej częstotliwości).

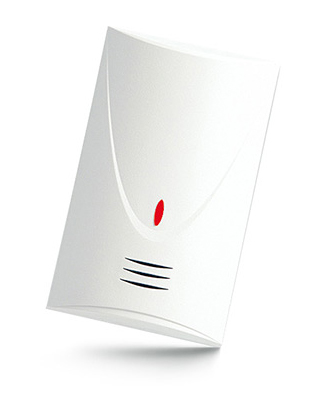

Fot. Przykładowa akustyczna czujka zbicia szkła firmy SATEL

Czujki magnetyczne (kontaktrony)

Czujki magnetyczne podobnie jak czujki zbicia szyby to jeden z podstawowych elementów pierwszej linii ochrony systemu alarmowego. Jest to element który służy do zabezpieczania drzwi, okien, bram garażowych czy włazów na dach. Wszystkie czujki magnetyczne składają się z dwóch podstawowych elementów, mianowicie magnesu i kontaktronu. Ich zasada działania jest niezwykle prosta. Urządzenia tego typu reagują w momencie gdy kontaktron przestanie być w polu działania magnesu (oddali się od niego) np. na skutek otworzenia drzwi. Informacja o naruszeniu pola magnetycznego jest przekazywana do centrali alarmowej, która to następnie podejmuje odpowiednie działania.

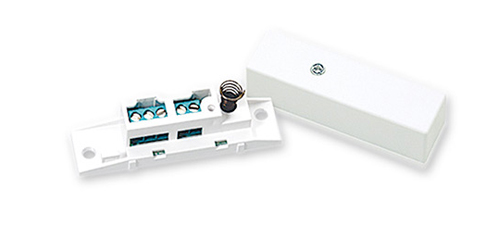

Fot. Przykładowa czujka magnetyczna marki SATEL
